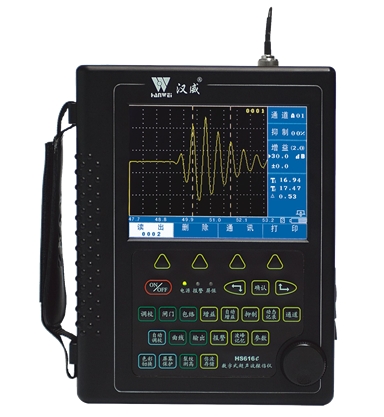

HS616e型 增強型數字真彩超聲波探傷儀
HS616e型超聲波探傷儀是HS61X家族系列的機型，采用了全數字，真彩顯示屏，包含了一系列創新功能是我公司的常規探傷儀的旗艦產品。
性能特點：
A 特優點
全數字，真彩顯示器，根據環境選擇背景色、亮度值可自由設定，領潮國內應用技術
數碼飛梭旋鈕，一鍵式操作
采用歐盟鑒定標準EN12668-1：2000；提供中英文歐標鑒定報告各一份
頻譜分析，高速FFT運算，實測探頭頻率
高性能安保鋰電，模塊插接式，一機兩電兩充，引導潮流
B 發射脈沖
脈沖強度：分級選擇，設200V、300V、400V，適用探頭范圍廣
脈沖寬度：100-300ns連續調節，匹配不同頻率探頭探傷時的靈敏度
阻抗匹配：51Ω、150Ω、200Ω、400Ω，滿足靈敏度及分辨率的不同工作要求
工作方式：單晶探傷，雙晶探傷
C 掃描范圍
零界面入射～14000mm（鋼縱波），按比例調節，連續調節兩種模式。
D 放大接收
硬件實時采樣：150MHz，波形高度保真
檢波方式：全檢波、正、負檢波、射頻波顯示
閘門信號：單閘門、雙閘門、全屏檢索、閘門內峰值讀數。
增值/全自動增益：設0.1dB、1 dB、2dB、6dB步進值，設波幅高度值全自動增益方式
E 報警
閘門內，曲線內聲光報警及關閉
F 數據存儲
50組快捷選擇探傷參數通道，預先調校好各類探頭與儀器的組合參數，自由設置各行業探傷標準，方便存儲、調用、復驗、打印、通訊傳輸
內存1000幅探傷回波信號及數據，實現存儲、讀出瀏覽，單幅打印，連續打印和通訊傳輸?shù)挠?jì)算機管理。
參數附件：全中文設置探傷參數，輸入實時數據，隨機存儲、調用、打印、報告通訊
G 探傷功能
波峰記憶：實時檢索缺陷波，標定缺陷值
實用AVG：實用AVG曲線、自動換算缺陷φ值(3Nus外)
裂紋測高：找準缺陷波，實時衍射法測高
動態記錄：檢測實時動態記錄波形，存儲、回放
缺陷定位：實顯水平值L、深度值H、聲程值S
缺陷定量：實顯SL定量值
缺陷定性：通過包絡波形，人工經驗判斷
曲面修正：曲面工件探傷，修正曲率換算
距離補償：厚工件遠距離探傷實時補償，避免漏檢小缺陷
B型掃描：實時掃查，描述缺陷橫切面
H 實時時鐘記錄
實時探傷日期、時間的跟蹤記錄，并存儲
I 控制接口
高速USB、RS232兩種接口提供傳輸打印
J 屏幕保護
待機時可關閉屏幕使儀器省電，減少開關機次數，延長使用壽命
脈沖強度：200V、300V、400V
三檔可選脈沖寬度：100-300ns連續可調
阻抗匹配：51Ω、150Ω、200Ω、400Ω
四檔可選工作方式：單晶探傷、雙晶探傷
掃描范圍：零界面入射～ 14000mm鋼縱波采樣頻率/位數：150MHz/8bits
檢波方式：全檢波、正、負檢波、射頻波顯示工作頻率：0.4-4MHz、2-8MHz、10MHz、2MHz-20MHz）
各頻段噪聲電平：
衰減器精度：＜±1dB/12dB
增益調節：110dB（0.1dB、1 dB、2dB、6dB步進，全自動調節）
聲速范圍：（100～20000）m/s動態范圍：≥ 30dB
垂直線性誤差：≤ 3%水平線性誤差：≤ 0.1%分辨力：＞40dB（5N14）
靈敏度余量：＞62dB（深200mmΦ2平底孔）
數字抑制：（0～80）%，不影響線性與增益
電源、電壓：直流（DC）7.2V±10%；交流（AC）220V±10%
工作時間：連續工作6小時以上（鋰電池供電）
環境溫度：（-10～40）℃（參考值）
相對濕度：（20～95）% RH
外型尺寸：220 x 175 x 55（mm）
1.主機一臺（內含鋰電池一塊）
2.探頭線(Q9-Q9)二根
3.電源充電器一個
4.鋰電池一塊
5.電池充電連接線一根
6.便攜作業帶一套
7.通訊線、通訊驅動軟件一套
8.儀器提箱一個
9.使用說明書、合格證、保修卡各一份
10.探頭兩只
11.VGA連接線1根
