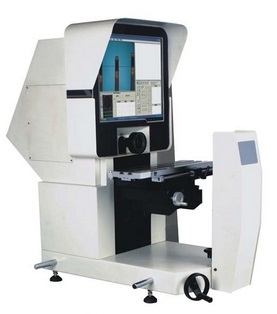

臥式影像投影儀PH系列 PH-3015
臥式影像投影儀PH系列特點：
? 時尚外觀設計，19″觸摸測量屏操作搭配的幾何測量軟件；
? 采用高性能的光學系統；
? 良好的測量重復性；
? 配有可調節亮度的LED燈；
? 配有高分辨率的工業CCD攝像機；
? 連續變倍鏡頭，總放大倍率可達20X-120X；
? 友好的軟件操作界面，升級強大的表面測量功能；
? 的測量軟件可快速地檢測試樣的各類參數；
? 檢測結果可打印或保存為EXCEL、TXT、WORD、DXF。
應用范圍：
廣泛應用于機械、儀表、電子、輕工等行業；院校、研究院以及計量檢定部門。測量投影儀能率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。
| 型號 | PH-3015 | PH-3020 | |||
| 貨號# | 542-311 | 542-321 | |||
| X ,Y軸坐標行程 | 300x150mm | 300x150mm | |||
| Y軸坐標行程 | 150mm | 200mm | |||
| 測量精度 | ≤4+L/200(um) | ||||
| 重復性 | ±2um | ||||
| 金屬工作臺尺寸 | 455x126 | ||||
| 操作模式 | 手動 | ||||
| 擺動范圍 | ±5 | ||||
| 視頻設備 | 1/3” 彩色 CCD 相機, 0.7~4.5x 定格定倍鏡頭 | ||||
| 屏幕尺寸 | 19’ LCD 觸摸屏幕 | ||||
| 視頻放大倍數 | 30X~190X (可擴展為15X~380X) | ||||
| 工作距離 | 92mm | ||||
| 測量軟件 | Quick Measuring 2.0 | ||||
| 載重 | 15Kg | ||||
| 使用環境 | 生產車間或者計量室 | ||||
| 電源 | AC110V/60Hz, AC220V/50Hz | ||||
| 儀器尺寸 (DxW xH) | 1000 x 550 x 630 mm | ||||
| 凈重 | 200Kg | ||||
| 附件名稱 | 貨號# | 附件名稱 | 貨號# | 附件名稱 | 貨號# |
| 測量軟件 | 581-111 | 彩色CCD相機 | 484-131 | 定格定倍鏡頭 | 421-111 |
| 標準測試塊 | 581-801 | 采集卡 7130 | 527-131 | 工具柜 ST 04 | 581-641 |
| 19’ LCD 觸摸屏 | 581-971 | 打印機 | 581-961 | 說明書 | PH |
