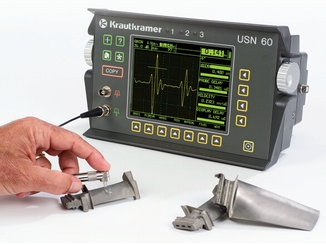

USN60將數字設計的強大優勢與詳細的動態回波信息相結合，打破了以前只有模擬顯示器才能實現的限制。的信號處理可顯示附加的A掃描圖，如與波形一同顯示的“亮度變化”，從而彌補數字設備缺失的“模擬外觀和性能”。高分辨率（640x 480像素）彩色液晶顯示屏所擁有的60赫茲刷新率和“單次射程”測量技術可對水浸和關鍵焊縫測試作出迅速、平滑的響應。
兩個獨立的探傷閘門、界面閘門選項、底波衰減選項、6千赫脈沖重復頻率和實時模擬及TTL輸出，也使其成為廣泛系列的系統測試應用的理想選擇。的Smartview功能為關鍵的掃描和旋轉零件檢測顯示重要的信息（相對簡短）。
儀器的質量、耐久性、可靠性和操作的簡便性，使您不斷期待Krautkramer備受歡迎的USN系列設備常勝不衰。從條件艱苦的現場檢測到高分辨率的薄型材料測量、大型的聲波衰減材料和水浸系統，USN60擴大了便攜式設備可以應用的范圍。
|
鮮艷的色彩：
-
高分辨率（640 x 480像素）彩色液晶顯示屏，的信號處理可生成“模擬外觀和性能”的回波動態圖像。
-
從四種真色彩顯示方案中進行選擇，配合照明條件和個人喜好。
-
可從八種A型掃描色彩種選擇，緩解疲倦感和眼部疲勞。
-
調整亮度，在照明條件下，都獲得輕松的觀看效果。
-
閘門和閘門功能進行了色彩編碼，方便識別和快速調整。
|
|
數字化優點：
-
SmartView功能與可變的持續保持模式一同顯示測試中重要的信息（相對簡短）。
-
時（單次射程）模擬和TTL輸出可處理廣泛系列的系統應用。
-
可選四種保持模式：全部、峰值標準、比較或包絡模式，獲得的波形評估和比較。
-
三種可變的持續模式可在保持包絡中選擇，在視覺上幫助掃描和移動零件檢測的缺陷檢測和評估。
-
保持后臺模式允許對在屏幕上保持的回波按時間進行調整。該模式也存儲具體范圍前后的附加信息，以確保保持圖像的移動。
-
與凍結參考波型比較與不同顏色的實時A掃描進行比較，輕松解讀測試結果。
|
模擬性能和系統能力：
-
高分辨率(640×480pixels)彩色液晶顯示
-
15Hz到6KHz脈沖重復頻率
-
智能觀察功能
-
"Sparkle"功能能像模擬儀器一樣顯示波形的強度變化
-
RF顯示模式
-
實時模擬和TTL輸出，能處理許多系統應用的問題
-
250KHz到25MHz頻帶寬度，有8種可選頻率范圍匹配探頭
|
|
方波脈沖發生器：
方波脈沖發生器可選可調的探頭匹配，滿足廣泛的難于穿透的應用。現在，用戶可從儀器面板上選擇－－－尖波脈沖或“方波脈沖發生器”。
-
日常應用仍然偏向于使用尖脈沖。
-
對于低頻應用，方波脈沖發生器可通過調整脈沖寬度和電壓，進行的測試匹配。
-
對難于穿透的金屬應用，特別是非金屬檢測（如：合成材料）進行了優化。
-
脈沖寬度可以10納秒步進,調至1000納秒，實現的探頭匹配和多樣性，滿足廣泛系列的應用需要。
-
脈沖發生器的電壓可以10伏步進從50調整到450伏。
USN經久耐用的可靠性、電池可連續使用8小時、快速的旋鈕操作、杰出的超聲波性能、以及現在新增的－－－“方波脈沖發生器”和“彩條顯示”結合在一起，就形成了這一功能強大的鋰電便攜式超聲波檢測工具。
|
用戶喜愛的特點：
-
使用快速旋鈕調整的簡單操作；左邊的旋鈕可直接調整增益并可以鎖定。
-
自動CAL可快速、輕松地進行校準。
-
用戶可輕松選擇65種的材料速率。
-
帶有AutoLOW和AutoHIGH設置的15赫茲到6千赫（尖波脈沖模式）PRF和15赫茲到2千赫（方波模式）PRF（脈沖重復頻率），可以手動調整，并可外部觸發（僅適用于尖波脈沖模式）。
-
2個獨立的閘門可為探傷和厚度測量應用監控振幅和聲程距離。
-
帶有10個可選頻率范圍的250KHz到25 MHz能力可對探頭進行匹配，獲得性能。
-
射頻顯示模式可提高信號評估和不同材料的膠接檢測。
-
4種可選的衰減設置（50、75、150、500 ohms）可實現的探頭性能。
-
040”到1100”（1毫米到28米）的范圍（鋼材）覆蓋了由薄型材料到厚的聲波衰減材料。
-
dB REF按鍵在激活時，可評估后續回波增益值和A門內的回波振幅（參考回波）。
-
IF（界面）閘門選項，用于水浸測試應用中的顯示屏、A門、B門和/或DAC/TCG的自動啟動。
-
VGA輸出選項提供與計算機顯示器或計算機投影機連接的簡便方法，用于多人觀看和培訓目的。
-
RF輸出選項可通過標準的Lemo連接器輸出原始的射頻波形，便于進一步分析。
-
BEA（底波衰減）選項允許該區域B門下的獨立增益控制，以進行底波監控。
|
文件編制和錄制：
-
使用A型掃描存儲和預覽至少200個用戶命名的數據集，用于快速調用和儀器設置。
-
ltraDOC 4軟件程序可用于計算機雙向交流，A掃描簡便的數據集存儲和測試結果的文件生成。
-
UltraMATE.軟件程序簡化厚度數據的轉移、存儲、分析和文件編制。
-
使用A型掃描編制的報告可直接輸出到打印機。文字數字式厚度數據記錄器可靈活、方便地存儲厚度讀數。
-
由用戶輸入文件名、位置編碼、注釋、記錄和標題域，以線性、網格或用戶定義的線性文件結構記錄。
|
|
USN60技術指標：
|
檢測范圍
|
1～27940mm(鐵)連續可調或在預置范圍內可調
|
|
聲速范圍
|
250～16000m/s，連續可調，1m/s步進，65種材料聲速可選
|
|
顯示延遲
|
-20～3498 us
|
|
探頭延遲
|
0～999.9 us
|
|
阻尼
|
50、75、150、1000Ω
|
|
脈沖重復頻率
|
15～6000Hz，自動低、自動高和手動調節
|
|
增益
|
110dB，以0.1/0.5/1/2/6dB為單位分級調節；用戶可自己定義，可鎖定
|
|
檢測模式
|
脈沖回波模式和發射/接收模式
|
|
頻率范圍
|
0.25～25MHz
|
|
閘門監視器
|
兩個獨立的閘門
|
|
聲程測量
|
初始波與個波之間、或兩個波之間，可選擇閘門中的回波前沿或峰值
|
|
回波顯示
|
RF/全波/正/負半波整流
|
|
抑制
|
0～80 %，線性
|
|
單位
|
公/英制可選
|
|
輸出
|
TL報警信號/模擬輸出/RS232輸出
|
|
顯示屏
|
98x113mm，640x480象素VGA，4種顏色可選，8種A掃描顏色可選，帶背光，可調節明暗度
|
|
A掃描尺寸
|
標準440x401象素，或440x201象素
|
|
A掃描刷新頻率
|
60Hz
|
|
數據存儲
|
少200組數據，包括儀器的操作參數和A掃描，可保存2年
|
|
厚度值存儲
|
多99999個厚度值
|
|
語言
|
德語、英語、法語、意大利語、葡萄牙語、西班牙語、丹麥語、瑞典語、挪威語、芬蘭語、荷蘭語、羅馬尼亞、捷克、斯洛文尼亞
|
|
探頭連接
|
Lemo或BNC接口
|
|
電源
|
6個NiMH(9Ah)電池，可工作6小時
|
|
工作溫度
|
0～55℃
|
|
存儲溫度
|
-25～70℃(不帶電池)
|
|
尺寸和重量
|
282 x 150 x 159 mm，3 kg
|
|
